Vodič za otkivke od ugljika, legure, nehrđajućeg čelika i legure nikla

Otkovci od ugljičnog čelika nude najbolji omjer cijene i čvrstoće za opću konstrukcijsku primjenu; otkovci od legiranog čelika pružaju poboljšana mehanička svojstva za zahtjevna opterećenja i temperaturne uvjete; otkovci od nehrđajućeg čelika pružaju otpornost na koroziju za kemijska i prehrambena okruženja; a otkivci od legiranog čelika na bazi nikla jedini su praktični izbor za rad na ekstremnim temperaturama i visokoj koroziji iznad 650°C. Ove četiri kategorije materijala za kovanje nisu međusobno zamjenjive—svaka se odnosi na određeni skup uvjeta rada, a odabir pogrešne kategorije rezultira ili skupim pretjeranim specifikacijama ili preuranjenim kvarom komponente. Sam proces kovanja—koji pročišćava strukturu zrna, eliminira unutarnju poroznost i usklađuje protok vlakana s putanjama naprezanja komponente—pojačava inherentne prednosti svake klase legure izvan onoga što se može postići lijevanjem ili strojnom obradom od šipke.

Zašto je proces kovanja važan za sve klase legura

Prije ispitivanja svake kategorije materijala, važno je razumjeti što proces kovanja doprinosi učinku komponente bez obzira na vrstu legure. Kovanjem se metal obrađuje iznad njegove temperature rekristalizacije (vruće kovanje) ili ispod nje (hladno i toplo kovanje), primjenom sile pritiska kroz matrice kako bi se trupac deformirao u željeni oblik. Ovaj mehanički rad proizvodi tri strukturne prednosti koje se izravno prenose na performanse komponente:

• Pročišćavanje zrna: Mehanička deformacija razbija strukturu grubog dendritičnog zrna lijevane gredice i proizvodi finiju, ujednačeniju veličinu zrna. Finija zrnasta struktura poboljšava vlačnu čvrstoću, otpornost na zamor i udarnu žilavost svih vrsta legura.
• Uklanjanje poroznosti i segregacije: Sile kompresivnog kovanja skupljaju unutarnje šupljine, plinske pore i zone segregacije dendrita prisutne u početnom ingotu ili trupcu, stvarajući potpuno gustu, homogenu mikrostrukturu. Lijevane komponente jednake veličine zadržavaju te nedostatke osim ako nisu podvrgnute vrućem izostatičkom prešanju (HIP).
• Usklađeni protok zrna (tok vlakana): Kontrolirani dizajn matrice usmjerava protok materijala tako da linije toka zrna slijede konturu gotove komponente umjesto da se režu strojnom obradom. Kovana klipnjača, na primjer, ima kontinuirani protok zrna kroz tijelo šipke i oko radijusa provrta—što značajno poboljšava vijek trajanja na točkama koncentracije naprezanja u usporedbi s alternativom strojno obrađene od poluge.

Praktična posljedica ovih prednosti je mjerljiva: otkovci obično pokazuju 20-30% veću vlačnu čvrstoću, 15-25% veću granicu tečenja i znatno bolju otpornost na zamor i udar nego lijevane komponente istog sastava legure i nazivne geometrije. Ova strukturna superiornost dosljedna je u ugljičnim čelicima, legiranim čelicima, nehrđajućim čelicima i otkivcima legura na bazi nikla - čineći kovanje proizvodnim procesom po izboru gdje god je pouzdanost komponente pod cikličkim ili udarnim opterećenjem kritična.

Otkovci od ugljičnog čelika : Radionica industrijske proizvodnje

Otkovci od ugljičnog čelika proizvode se od čelika koji sadrže 0,10–0,60% ugljika s manganom kao primarnim sekundarnim legirajućim elementom, te minimalnim namjernim dodacima drugih elemenata. Oni predstavljaju najveći volumenski segment globalne industrije kovanja, računajući procijenjeno 60–65% svih čeličnih otkovaka po težini .

Klasifikacija stupnjeva i mehanička svojstva

Otkovci od ugljičnog čelika klasificiraju se prvenstveno prema sadržaju ugljika, koji određuje dosegnuti raspon čvrstoće i reakciju toplinske obrade:

• Nizak sadržaj ugljika (0,10–0,25% C, npr. AISI 1018, 1020): Vlačna čvrstoća 380–520 MPa, visoka duktilnost (istezanje 25–35%), odlična zavarljivost. Koristi se u dijelovima karoserije automobila, poveznicama poljoprivredne opreme i strukturalnim prirubnicama gdje je mogućnost oblikovanja važnija od krajnje čvrstoće.
• Srednji ugljik (0,30–0,50% C, npr. AISI 1040, 1045): Vlačna čvrstoća 600–800 MPa nakon normalizacije, do 1000 MPa nakon kaljenja i temperiranja. Najrašireniji raspon za strukturne otkivke uključujući radilice, klipnjače, zupčanike i osovine.
• Visoki sadržaj ugljika (0,55–0,70% C, npr. AISI 1060, 1070): Vlačna čvrstoća 800–1000 MPa, veća tvrdoća, smanjena zavarljivost. Koristi se u dijelovima tračnica, oprugama i otkovcima otpornim na habanje gdje je površinska tvrdoća primarni zahtjev.

Postupci kovanja ugljičnog čelika

Raspon temperature kovanja za ugljične čelike je 1100–1250°C za vruće kovanje. Srednji i visoki stupnjevi ugljika obično se normaliziraju (hlade zrakom od približno 870°C) ili kale i popuštaju nakon kovanja kako bi se postigla određena mehanička svojstva. Temperatura kaljenja je prilagođena kako bi uravnotežila čvrstoću i žilavost - više temperature kaljenja proizvode nižu čvrstoću, ali bolju otpornost na udarce, kompromis koji se razlikuje ovisno o zahtjevima primjene.

Primjene i ograničenja

Otkovci od ugljičnog čelika zadani su izbor za:

• Komponente pogonskog sklopa automobila (radilice, klipnjače, bregaste osovine, zupčanici diferencijala)
• Građevinska i rudarska oprema (zubi bagera, svrdla, glave čekića)
• Prirubnice tlačne posude i cijevni priključci (ASTM A105 za prirubnice od ugljičnog čelika pri sobnoj temperaturi)
• Željezničke komponente (glavčine kotača, osovine, spojnice)

Primarna ograničenja otkivaka od ugljičnog čelika su slaba otpornost na koroziju (zahtijeva zaštitne premaze u većini vanjskih primjena), ograničena čvrstoća na povišenoj temperaturi (općenito neprikladna iznad 400°C za dugotrajnu nosivost) i ograničenu kaljivost u velikim presjecima gdje je legirani čelik neophodan za postizanje prolaznog kaljenja.

Otkovci od legiranog čelika : Poboljšana izvedba kroz inženjerstvo kompozicije

Otkovci od legiranog čelika proizvode se od čelika koji sadrže namjerne dodatke jednog ili više legirajućih elemenata - kroma, molibdena, nikla, vanadija, mangana ili kombinacija - na razinama koje proizvode mjerljiva poboljšanja mehaničkih svojstava, prokaljivosti ili performansi na povišenim temperaturama iznad onoga što može postići sam ugljik.

Ključni legirajući elementi i njihovi doprinosi

• Krom (Cr, 0,5–2,0%): Poboljšava otvrdljivost, otpornost na trošenje i otpornost na oksidaciju na povišenim temperaturama. Prisutan u većini srednje legiranih i visokočvrstih legiranih čelika.
• Molibden (Mo, 0,15–0,5%): Značajno povećava prokaljivost u debelim profilima, poboljšava otpornost na puzanje na povišenim temperaturama (do 550°C) i smanjuje osjetljivost na krtost zbog topline. Često se koristi u kombinaciji s kromom (Cr-Mo čelici poput AISI 4130, 4140, 4142).
• Nikal (Ni, 1,5–4,0%): Poboljšava žilavost i otpornost na udarce, osobito na temperaturama ispod ništice. Koristi se u otkovcima niskotemperaturnih tlačnih posuda (3,5% Ni čelici za rad do -100°C) i u konstrukcijskim čelicima Ni-Cr-Mo.
• Vanadij (V, 0,05–0,15%): Stvara fini talog karbida koji se odupire rastu zrna tijekom kovanja i osigurava taložno otvrdnjavanje nakon toplinske obrade. Koristi se u alatnim čelicima i niskolegiranim (HSLA) ukovcima visoke čvrstoće.
• Mangan (Mn, 1,0–1,8%): Poboljšava kaljivost i čvrstoću uz zadržavanje zavarljivosti. Primarni legirajući element u vrstama HSLA koji se koriste za strukturne otkovke.

Uobičajeni stupnjevi kovanja legiranog čelika i njihova svojstva

Veličina presjeka i prednost očvrsljivosti

Jedna od praktično najvažnijih prednosti otkivaka od legiranog čelika u odnosu na ugljični čelik je prokaljivost u velikim presjecima . Srednje ugljični čelik (AISI 1045) kaljen od 850°C postiže puni martenzit samo do dubine od približno 10–15 mm s površine u šipku promjera 100 mm — jezgra ostaje mekši perlit/bainit. AISI 4140 (Cr-Mo) postiže puni martenzit kroz a 50–75 mm promjera odjeljak; AISI 4340 (Ni-Cr-Mo) proširuje ovo na 100–150 mm . Ovo je odlučujuće za velike kovane osovine, matrice i konstrukcijske komponente gdje su potrebna ujednačena mehanička svojstva kroz cijeli poprečni presjek.

Otkovci od nehrđajućeg čelika : Otpornost na koroziju u susret strukturnoj izvedbi

Otkovci od nehrđajućeg čelika sadrže minimalno 10,5% kroma , koji na površini stvara pasivni film krom oksida otporan na oksidaciju i korozivno djelovanje. Kombinacija otpornosti na koroziju s mehaničkim svojstvima i strukturnim prednostima procesa kovanja čini otkivke od nehrđajućeg čelika standardnim izborom za kemijsku preradu, hranu i piće, brodove i nuklearne primjene gdje je dugotrajnost materijala u agresivnom okruženju glavni kriterij dizajna.

Obitelji nehrđajućeg čelika koje se koriste u otkovcima

Četiri mikrostrukturne obitelji nehrđajućeg čelika koriste se u otkovcima, a svaka ima poseban profil svojstava:

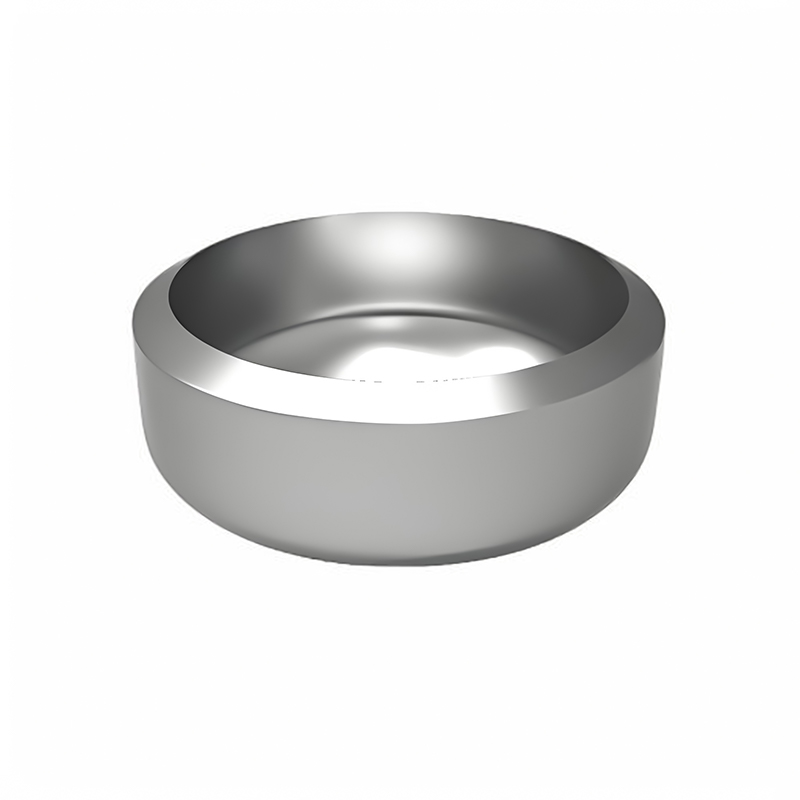

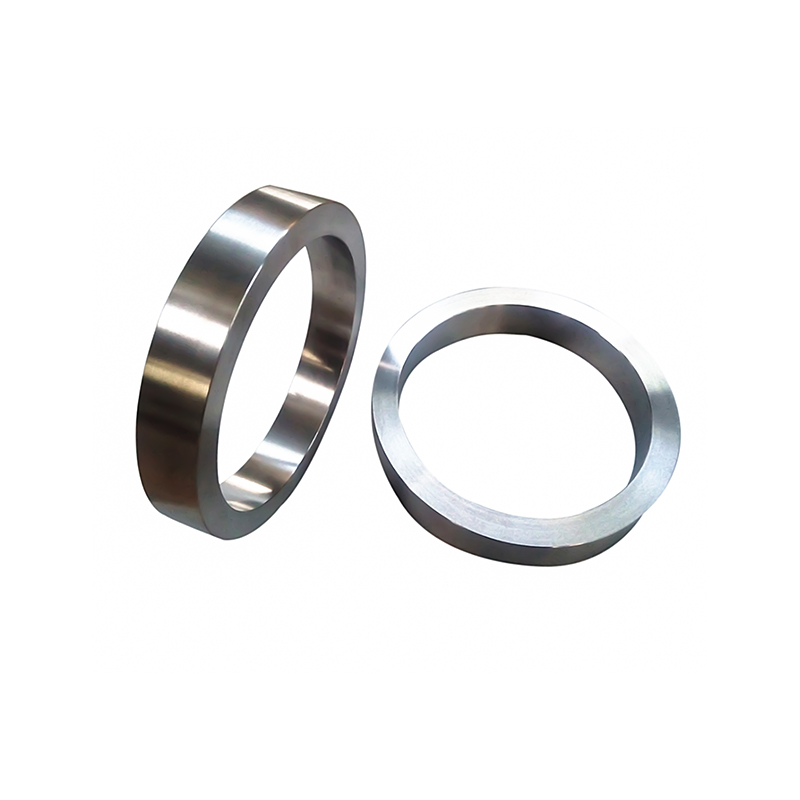

• Austenitni nehrđajući čelici (npr. AISI 304, 316, 316L): Najrasprostranjenija obitelj kovanog nehrđajućeg čelika. Nemagnetski, izvrsna otpornost na koroziju, dobra otpornost na niske temperature i dobra zavarljivost. Ne može se očvrsnuti toplinskom obradom—ojačati hladnom obradom ili žarenjem u otopini kako bi se postigla maksimalna otpornost na koroziju. Vlačna čvrstoća tipično 515–690 MPa u žarenom stanju. ASTM A182 F316/F316L standardna je specifikacija za prirubnice i spojeve od nehrđajućeg čelika u kemijskoj obradi i primjeni na moru.

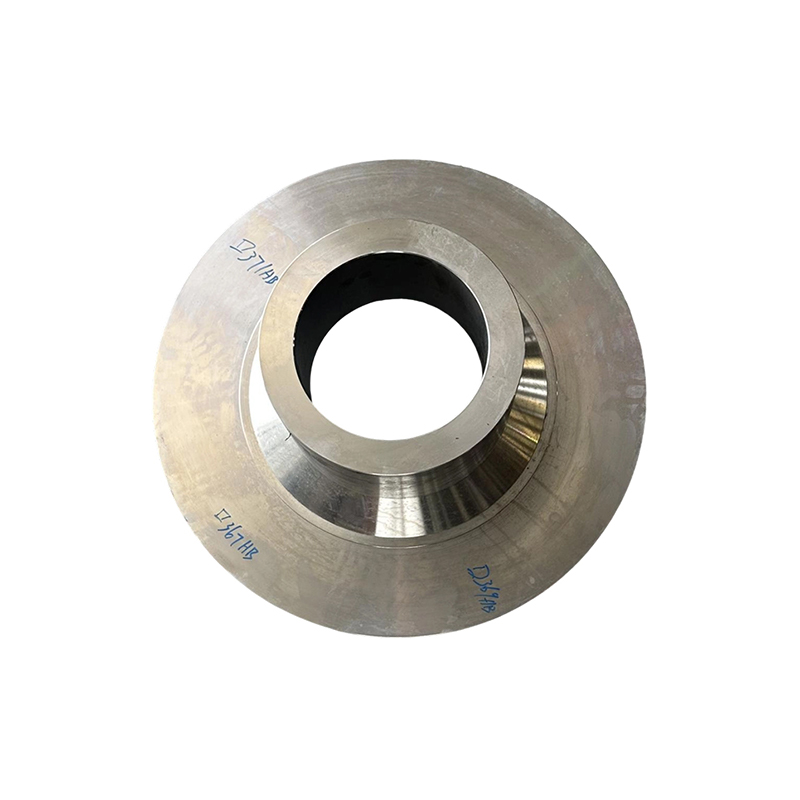

• Martenzitni nehrđajući čelici (npr. AISI 410, 420, 17-4PH): Veća čvrstoća od austenitnih stupnjeva—do 1310 MPa vlačna (17-4PH H900 stanje)—s umjerenom otpornošću na koroziju. Može se toplinski obraditi kaljenjem. Koristi se u osovinama pumpi, stabljima ventila, lopaticama turbina i kirurškim instrumentima gdje su potrebni i tvrdoća i otpornost na koroziju.
• Feritni nehrđajući čelici (npr. AISI 430, 446): Niža cijena od austenita, dobra otpornost na oksidaciju na povišenim temperaturama, ali ograničena žilavost u teškim dijelovima. Rjeđe kovani zbog ograničene mogućnosti oblikovanja i osjetljivosti na rast zrna tijekom vrućeg rada.

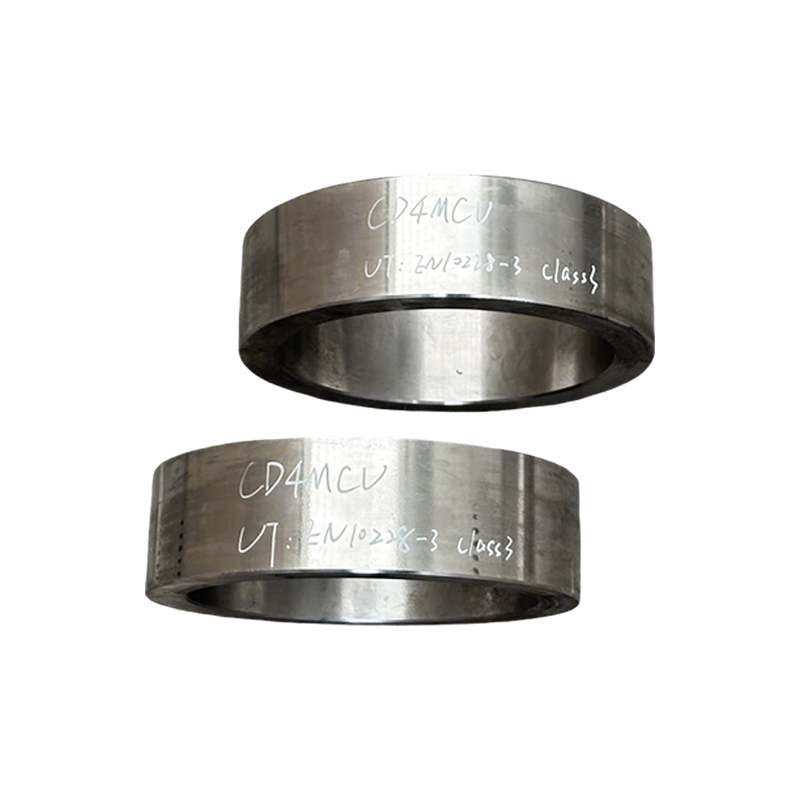

• Duplex nehrđajući čelici (npr. 2205, 2507, Super Duplex): Mješovita austenit-feritna mikrostruktura osigurava približno udvostručiti granicu razvlačenja standardnih austenitnih razreda (obično 450-550 MPa iskorištenja naspram 200-240 MPa za 316) uz održavanje usporedive otpornosti na koroziju. Duplex i super duplex otkovci se sve više specificiraju za naftne i plinske ventile na moru, tijela pumpi i podmorske komponente gdje su potrebni i visoki tlakovi i otpornost na pucanje od korozije uslijed naprezanja klorida.

Izazovi kovanja specifični za nehrđajući čelik

Nehrđajući čelici predstavljaju veće poteškoće kod kovanja od ugljičnih ili niskolegiranih čelika zbog većeg naprezanja tečenja pri temperaturi kovanja i užih temperaturnih okvira kovanja. Austenitni tipovi brzo se stvrdnjavaju, zahtijevajući veću tonažu preše i više operacija međužarenja u višestupanjskim otkovcima. Duplex stupnjevi zahtijevaju pažljivu kontrolu temperature između 1050–1200°C za održavanje ispravne ravnoteže austenit-ferit faze—preniska temperatura proizvodi prekomjernu količinu ferita koji smanjuje žilavost i otpornost na koroziju. Ovi čimbenici doprinose 2–4× veći trošak otkivaka od nehrđajućeg čelika u odnosu na ekvivalentne otkivke od ugljičnog čelika.

Primarni sektori primjene

• Nafta i plin: Ventili, prirubnice, priključci (ASTM A182 F304/316/F51/F53), komponente ušća bušotine i podmorski razdjelnici
• Kemijska i petrokemijska obrada: Rotori pumpi, unutarnji dijelovi reaktora, glave kanala izmjenjivača topline i mlaznice za rukovanje korozivnim medijima
• Prehrambeni i farmaceutski proizvodi: Tijela ventila, priključci i kućišta pumpi zahtijevaju FDA kompatibilne površine i CIP (clean-in-place) kompatibilnost
• Nuklearna energija: Komponente primarnog rashladnog sustava, unutarnji dijelovi reaktorske tlačne posude i instrumentacijske mlaznice koje zahtijevaju i otpornost na koroziju i otpornost na radijacijsku krtost

Otkovci od legiranog čelika na bazi nikla: Izvedba u ekstremnim uvjetima

Otkovci od legura na bazi nikla—koji se često nazivaju "superlegirani otkovci"—predstavljaju tehnički najnapredniji i najskuplji segment industrije kovanja. Ove legure sadrže 50–75% nikla kao element matrice, s dodacima kroma, kobalta, molibdena, volframa, aluminija, titana i niobija koji zajedno proizvode materijal sposoban zadržati strukturni integritet na temperaturama na kojima su sve legure čelika učinkovito izgubile svoju nosivost.

Zašto Nickel Matrix omogućuje performanse na ekstremnim temperaturama

FCC (face-centered cubic) kristalna struktura nikla stabilna je od kriogenih temperatura do blizu tališta bez fazne transformacije—za razliku od legura na bazi željeza koje prolaze BCC-FCC prijelaze. Ova strukturna stabilnost omogućuje legurama nikla da zadrže korisnu otpornost na puzanje na temperaturama iznad 70–75% njihovog apsolutnog tališta , omjer učinkovitosti neusporediv s bilo kojom legurom čelika.

Primarni mehanizam ojačanja u kovanim superlegurama nikla je precipitacijsko otvrdnjavanje stvaranjem gama-prime (γ') precipitata — uređenih intermetalnih čestica Ni₃(Al,Ti) koje se koherentno formiraju unutar matrice nikla i odupiru se kretanju dislokacija čak i pri povišenim temperaturama. Legure s visokim γ' udjelima (kao što su Waspaloy, René 41 i IN-718) postižu otpornost na puzanje pri 760°C koje premašuju one kod najjačih čeličnih legura na 500°C .

Uobičajeni stupnjevi kovanja legura na bazi nikla

Izazovi procesa kovanja za superlegure nikla

Superlegure nikla predstavljaju najzahtjevnije uvjete kovanja od svih konstrukcijskih materijala. Njihova visoka čvrstoća u vrućem stanju—isto svojstvo koje ih čini vrijednima u upotrebi—znači da zahtijevaju vrlo visoke pritiske kovanja i da su otporni na deformacije na radnim temperaturama. Ključni izazovi procesa uključuju:

• Uski temperaturni prozori kovanja: Mnoge superlegure nikla moraju se kovati unutar temperaturnog raspona od samo 50-100°C — iznad gama-prime solvusa (kako bi se omogućila deformacija), ali ispod početne temperature taljenja. Temperaturna odstupanja izvan ovog prozora uzrokuju ili pucanje uslijed hlađenja ili početno topljenje granica zrna.
• Izotermno i skoro izotermno kovanje: Napredno kovanje turbinskih diskova u legurama s visokim udjelom γ' zahtijeva izotermno kovanje u grijanim matricama (temperatura matrice unutar 15–30°C temperature obratka ) kako bi se spriječilo hlađenje površine i održala jednolika deformacija. To zahtijeva specijaliziranu opremu—obično velike hidraulične ili mehaničke preše s grijanim alatom—koja značajno povećava kapitalne i operativne troškove proizvodnje.
• Kontrola strukture zrna: Izvedba puzanja, zamora i loma otkovaka turbinskih diskova iznimno je osjetljiva na jednolikost veličine zrna. Veličina zrna mora biti strogo kontrolirana preciznim naprezanjem, brzinom naprezanja i upravljanjem temperaturom tijekom kovanja. Toplinska obrada nakon kovanja određena je kako bi se postigla ciljna veličina zrna (obično ASTM 8–12 za primjene diskova) i potrebna morfologija γ' precipitata.
• Trošenje alata i trošak: Visoko opterećenje tečenja superlegura nikla uzrokuje brzo trošenje kalupa. Materijali za matrice za kovanje legurama nikla sami su visokolegirani alatni čelici ili legure na bazi nikla za vruću obradu s ograničenim radnim vijekom—pridonoseći 5–15× veći trošak otkivaka od legure nikla u odnosu na ekvivalentne otkivke od ugljičnog čelika.

Usporedba sve četiri kategorije materijala za kovanje

Odabir pravog materijala za kovanje za vašu primjenu

Odabir materijala za otkovke slijedi sekvencijalno vrednovanje zahtjeva za uslugom, pri čemu se optimizacija troškova primjenjuje tek nakon što se potvrde pragovi funkcionalnih performansi. Sljedeći okvir pokriva primarne kriterije odlučivanja po prioritetu:

1. Definirajte radnu temperaturu: Ako je potrebna dugotrajna nosivost iznad 650°C, održive su samo legure na bazi nikla i ograničen broj austenitnih nehrđajućih razreda (npr. 310S). Između 400°C i 650°C prikladni su čelici od legure kroma i molibdena (F22, F91) ili austenitni nehrđajući čelici. Ispod 400°C, ugljični ili legirani čelici pokrivaju cijeli raspon čvrstoće.
2. Procijenite okolinu korozije: Za kontakt s morskom vodom, mineralnim kiselinama, organskim kiselinama ili medijima koji sadrže kloride, potrebni su nehrđajući čelik (dupleks ili austenit) ili legure nikla. Za oksidirajuće plinove na povišenoj temperaturi, legure nikla ili čelici s visokim sadržajem kroma (9Cr, 12Cr) pružaju odgovarajuću otpornost na oksidaciju. Ugljični i legirani čelici zahtijevaju zaštitne premaze u svim korozivnim okruženjima.
3. Odredite zahtjeve za čvrstoću i veličinu presjeka: Gdje su vlačne čvrstoće iznad 800 MPa potrebne u presjecima većim od 50 mm, legirani čelik (4140, 4340) zamjenjuje ugljični čelik. Za zahtjeve čvrstoće iznad 1000 MPa u kombinaciji s otpornošću na koroziju, potrebne su nehrđajuće legure (17-4PH) ili legure nikla koje otvrdnjavaju taloženjem.
4. Razmotrite regulatorne i kodeksske zahtjeve: Primjene tlačnih posuda i cjevovoda koje regulira ASME odjeljak VIII, ASME B31.3 ili EN 13480 izričito navode dopuštene stupnjeve materijala. Zrakoplovni i obrambeni otkovci regulirani su AMS, ASTM i OEM specifikacijama materijala koje sužavaju izbor materijala na unaprijed kvalificirane stupnjeve.
5. Optimizirajte troškove unutar kvalificiranog raspona: Nakon što servisno okruženje eliminira neprikladne kategorije materijala, odaberite najjeftiniji razred unutar kvalificiranog skupa koji ispunjava sve mehaničke, dimenzionalne i inspekcijske zahtjeve. U mnogim slučajevima, visokolegirani materijal koji zahtijeva manje dodatka za strojnu obradu ili manje popravaka zavara više nego nadoknađuje višu cijenu sirovina.
