Objašnjenje čeličnog kovanja: vrste, otkivci od ugljičnog čelika i odabir materijala

Što je kovanje čelika

Kovanje čelika je proizvodni proces u kojem se čelični obradak oblikuje primjenom sile pritiska — putem udaranja čekićem, prešanja ili valjanja — dok se materijal ili zagrijava do plastičnog stanja ili obrađuje na sobnoj temperaturi. Rezultat je komponenta s definiranom geometrijom i, kritično, profinjenom unutarnjom strukturom zrna koja pruža mehanička svojstva znatno bolji od onih koji se mogu postići lijevanjem ili strojnom obradom od šipke . Kovanje nije samo operacija oblikovanja; to je metalurški proces koji bitno poboljšava materijal s kojim se radi.

Kada se čelik lije, proces skrućivanja proizvodi grubu, ponekad dendritičnu strukturu zrna s potencijalnim šupljinama, poroznošću i zonama segregacije. Kovanje komprimira i ponovno poravnava ovu strukturu, zatvara unutarnje nedostatke, pročišćava veličinu zrna i usmjerava protok zrna da slijedi konture gotovog dijela. Kovana klipnjača, na primjer, ima strujanje zrna koje se krivuda kroz radijus i gredu šipke — isti put kojim će vlačna i savijajuća opterećenja putovati tijekom rada. Ovo poravnanje je razlog zašto se kovani dijelovi tako učinkovito odupiru zamoru u primjenama dinamičkog opterećenja.

Proces kovanja koristi se u gotovo svim zahtjevnim industrijama: komponente pogonskog sklopa automobila, konstrukcijski dijelovi zrakoplovstva, kućišta ventila za naftu i plin, građevinska oprema, ručni alati i vojna oprema rutinski se proizvode kao otkivci. Bilo koja primjena gdje kvar nije opcija i mehanička pouzdanost mora biti zajamčena tijekom definiranog životnog vijeka kandidat je za kovani čelik.

Vrste čelika za kovanje: postupci i njihove razlike

Kovanje čelika nije jedan proces — ono obuhvaća nekoliko različitih metoda, od kojih svaka odgovara različitim geometrijama dijelova, obujmu proizvodnje, zahtjevima tolerancije i vrstama materijala. Odabir prave metode kovanja jednako je važan kao i odabir prave vrste čelika.

Otvoreno kovanje

Kod otvorenog kovanja izradak se deformira između ravnih ili jednostavno oblikovanih kalupa koji ne obuhvaćaju u potpunosti materijal. Operater premješta i okreće trupac između udaraca kako bi ga postupno oblikovao. Kovanje u otvorenom kalupu koristi se za velike dijelove - osovine, prstenove, cilindre, blokove - gdje bi alat za zatvoreni kalup bio preskupo ili gdje je dio prevelik za set kalupa. Također se preferira za proizvodnja po narudžbi ili u malim serijama gdje se ulaganje u alat ne može amortizirati tijekom velike serije. Tolerancije dimenzija šire su od rada u zatvorenom kalupu, a obično je potrebna sekundarna strojna obrada da bi se postigle konačne dimenzije.

Zatvoreno kovanje (Otiskivanje).

Zatvoreni kalup za kovanje koristi usklađene gornje i donje kalupe strojno obrađene do gotovog oblika gotovog dijela. Zagrijana gredica se stavlja u šupljinu matrice i udara, uzrokujući da materijal teče i ispunjava otisak. Flash — višak materijala koji se istisne na liniji razdvajanja matrice — kasnije se obrezuje. Ovim se postupkom proizvode dijelovi s strožim tolerancijama dimenzija, boljom završnom obradom površine i dosljednijim mehaničkim svojstvima od rada s otvorenim kalupom. To je dominantna metoda kovanja za velike automobilske i industrijske komponente kao što su radilice, klipnjače, zupčanici, prirubnice i ručni alati.

Kovanje valjaka i valjanje prstenova

Kovanje valjaka propušta zagrijanu gredicu između oblikovanih valjaka kako bi se smanjio poprečni presjek i izdužio komad — koristi se za sužene osovine, lisnate opruge i prazne osovine. Valjanje prstena je specijalizirana varijanta u kojoj se predforma u obliku krafne kotrlja između unutarnjeg igla i vanjskog pogonskog valjka, smanjujući debljinu stijenke i povećavajući promjer kako bi se proizveli bešavni prstenovi. Valjani prstenovi se intenzivno koriste u ležajevima, prirubnicama, komponentama tlačnih posuda i okvirima za zrakoplove. Prsten valjanje proizvodi neprekinuti obodni tok zrna — kritična prednost u rotirajućim ili primjenama koje sadrže pritisak.

Hladno kovanje

Hladno kovanje — koje se izvodi na ili blizu sobne temperature — proizvodi dijelove s izvrsnom završnom obradom površine, malim tolerancijama dimenzija i površinama očvrsnutim radom bez koraka zagrijavanja. Naširoko se koristi za pričvršćivače, vijke, utičnice i male precizne komponente. Kompromis su veće sile oblikovanja, smanjena duktilnost tijekom obrade i ograničenja složenosti dijelova u usporedbi s vrućim kovanjem. Većina hladno kovanih dijelova koristi čelike s niskim do srednjim udjelom ugljika s dobrom hladnom obradivošću.

Otkovci od ugljičnog čelika: vrste, svojstva i toplinska obrada

Ugljični čelik najraširenija je sirovina u kovanju čelika, cijenjen zbog svoje kombinacije dostupnosti, mogućnosti obrade i širokog raspona mehaničkih svojstava koja se postižu toplinskom obradom. Otkivci od ugljičnog čelika specificirani su u građevinarstvu, poljoprivredi, rudarstvu, nafti i plinu, proizvodnji električne energije i općim industrijskim strojevima - svugdje gdje su čvrstoća, žilavost i isplativost primarni pokretači dizajna.

Sadržaj ugljika je pojedinačna najutjecajnija varijabla u odabiru čelika za kovanje:

• Čelik s niskim udjelom ugljika (≤0,25% C) — npr. AISI 1018, 1020: Vrlo duktilan, izvrsna kovljivost i lako zavaren. Koristi se za otkovke koji zahtijevaju deformaciju bez pucanja — kuke, lanci, poljoprivredni zupci i konstrukcijski držači. Nije tipično toplinski obrađeno do visoke tvrdoće; njegova čvrstoća prvenstveno dolazi od otvrdnuća i debljine profila.
• Čelik sa srednjim udjelom ugljika (0,25%–0,60% C) — npr. AISI 1040, 1045, 1050: Asortiman radnih konja za industrijske otkovke. Dobro reagira na toplinsku obradu kaljenjem i popuštanjem, postižući vlačnu čvrstoću u rasponu od 700–1000 MPa, ovisno o veličini presjeka i temperaturi kaljenja. AISI 1045 je jedan od najuniverzalnije specificiranih razreda za osovine, zupčanike, osovine i klipnjače gdje je potrebna ravnoteža čvrstoće, žilavosti i obradivosti.
• Čelik s visokim udjelom ugljika (0,60%–1,00% C) — npr. AISI 1060, 1080, 1095: Veća tvrdoća i otpornost na trošenje nakon toplinske obrade, ali smanjena žilavost i zavarljivost. Koristi se za otkivke od čelika za opruge, alate za rezanje, dijelove tračnica i potrošne dijelove u poljoprivredi. Osjetljiviji na temperaturne prozore kovanja i zahtijeva pažljivu kontrolu hlađenja kako bi se izbjeglo pucanje.

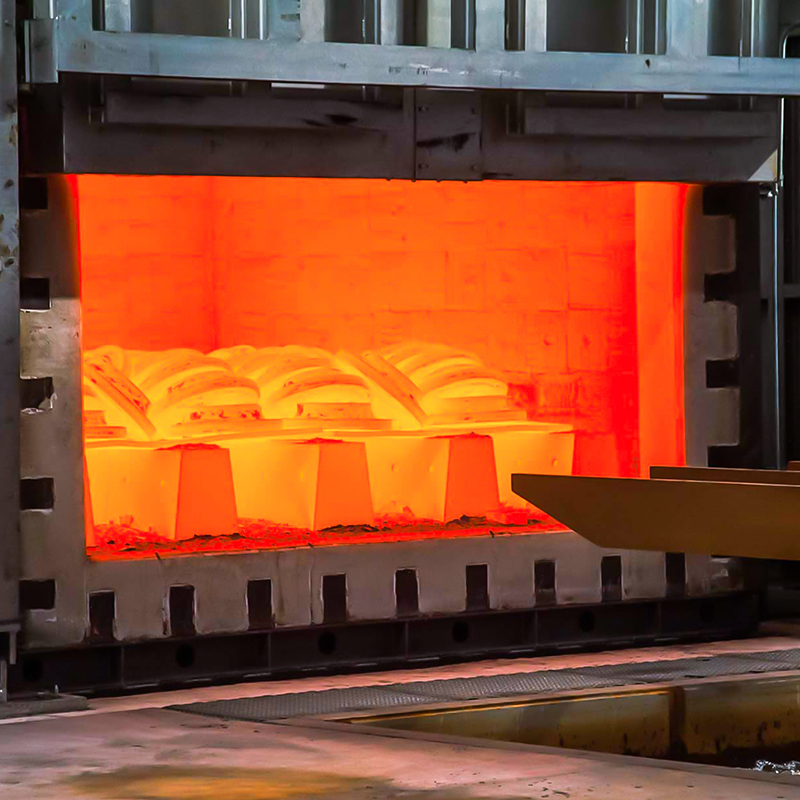

Toplinska obrada nakon kovanja dramatično mijenja konačna mehanička svojstva komponenti ugljičnog čelika. Normaliziranje — hlađenje zrakom iznad gornje kritične temperature — pročišćava veličinu zrna i smanjuje naprezanja kovanja, stvarajući jednoliku mikrostrukturu s predvidljivim osnovnim svojstvima. Kaljenje i kaljenje (Q&T) uključuje brzo hlađenje od temperature austenitizacije kako bi se formirao martenzit, nakon čega slijedi ponovno zagrijavanje do kontrolirane temperature kaljenja kako bi se obnovila duktilnost. Q&T otkivci od ugljičnog čelika mogu postići granice razvlačenja veće od 800 MPa uz odgovarajuću udarnu žilavost za većinu konstrukcijskih primjena. Žarenje koristi se kada je potrebna maksimalna obradivost ili hladno oblikovanje prije daljnje obrade.

Jedno praktično ograničenje običnih otkovaka od ugljičnog čelika je prokaljivost — sposobnost postizanja jednolike tvrdoće kroz poprečni presjek velikog dijela. Ugljični čelik ima manju prokaljivost od legiranog čelika; u debelim presjecima, jezgra se presporo hladi tijekom kaljenja da bi se potpuno transformirala u martenzit, što rezultira mekšom jezgrom. Za otkovke iznad približno 75-100 mm u kritičnom presjeku gdje je potrebno kaljenje, dodaci legura kao što su krom, molibden ili nikal uvode se — prijelaz specifikacije s običnog ugljičnog na legirani čelik kao što su 4140, 4340 ili 8620.

Kovani ugljični čelik naspram lijevanog i strojno obrađenog: kada je važna razlika u procesu

Izbor između kovanog ugljičnog čelika, lijevanog čelika i strojno obrađenih šipki u osnovi je kompromis između mehaničkih performansi, geometrijske složenosti, obujma proizvodnje i jedinične cijene. Svaki je proces optimalan u određenom kontekstu — inženjerska pogreška je primjena jednog tamo gdje je drugi prikladniji.

Kovani ugljični čelik u odnosu na lijevani čelik: Lijevanje omogućuje daleko veću geometrijsku složenost — unutarnje prolaze, udubljenja i šuplje dijelove koje kovanje ne može postići bez sekundarnih operacija. Ali lijevani čelik ima inherentna mikrostrukturna ograničenja: poroznost skupljanja, plinske šupljine i grublje zrnate strukture koje smanjuju čvrstoću na zamor i udarnu žilavost. Za dijelove koji su podložni cikličkom ili udarnom opterećenju — radilice, glave čekića, kuke za podizanje, tijela tlačnih ventila — vrhunska zrnata struktura kovanja opravdava veće troškove alata i obrade. Objavljeni podaci dosljedno pokazuju rezultate kovanih dijelova od ugljičnog čelika otpornost na zamor 20–30% veća nego ekvivalentni lijevani dijelovi pod identičnim uvjetima opterećenja, sa znatno boljim udarnim vrijednostima po Charpyju, posebno na temperaturama ispod ništice.

Kovani ugljični čelik u odnosu na strojno obrađenu šipku: Strojno obrađeni dio izrezan iz valjane šipke ima zrnatu strukturu usmjerenu duž smjera valjanja šipke. Kada se strojno obrađuje do složenog oblika, protok zrna se prekida — prolazi ravno kroz dio bez obzira na geometriju. Nasuprot tome, kovani dio ima strujanje zrna koje prati konturu dijela. Za osovinu s prirubnicom izrađenu od šipke, zrno prolazi aksijalno kroz radijus prirubnice — slaba orijentacija za opterećenja savijanja i posmicanja koja prirubnica zapravo doživljava. Ekvivalentno kovanje imalo bi protok zrna koji bi krivudao kroz prirubnicu, poravnavajući se s putanjama naprezanja. U visokocikličnim ili sigurnosno kritičnim primjenama, ova razlika nije akademska: to je razlika između dijela koji ispunjava svoj predviđeni životni vijek i onog koji nije.

Za timove za nabavu i inženjere dizajna, praktične smjernice su jednostavne: odredite kovani ugljični čelik kada dio nosi dinamička opterećenja, udarna ili zamorna opterećenja; radi u okruženjima s niskim temperaturama gdje prijelaz iz rastezljivog u krhko predstavlja problem; ili je sigurnosno kritična komponenta gdje kvar na terenu ima ozbiljne posljedice. Koristite lijevane ili strojno obrađene alternative kada to zahtijeva geometrija, opterećenje je pretežno statičko ili ograničenja volumena i troškova čine ulaganje u alate nepraktičnim.
